Zählerschrank saniert, Photovoltaik mit GoodWe ESA und 5 kWh Speicher angeschlossen
Neuer Zählerschrank nach aktuellem Standard, der bisherige Schrank arbeitet als Unterverteilung weiter. Am neuen Schrank hängt eine 5-kWp-Photovoltaikanlage mit GoodWe ESA, also Wechselrichter und 5 kWh Speicher in einem Gerät. Die Zuleitung für eine spätere Wallbox liegt schon in der Garage.
- Zählerschrank
- neu, Altschrank als Unterverteilung
- PV-Anlage
- 5 kWp
- Wechselrichter und Speicher
- GoodWe ESA, 5 kWh
- Wallbox
- Zuleitung vorbereitet
Ein Zählerschrank, der nicht mehr zu den Plänen passt
In diesem Wohnhaus stand eine Zählerschrank-Sanierung an. Der Kunde wollte zugleich eine Photovoltaikanlage mit Speicher und sich die Möglichkeit offenhalten, später eine Wallbox in der Garage zu installieren.
Eine PV-Anlage mit Speicher stellt Anforderungen an den Zählerschrank: Platz für die Absicherung der Anlage, ein Zählerplatz nach den aktuellen Vorgaben des Netzbetreibers und eine saubere Trennung der Stromkreise. Deshalb haben wir den Zählerschrank erneuert, statt die neue Technik in den alten Schrank zu zwängen.
Neuer Zählerschrank, der alte wird Unterverteilung

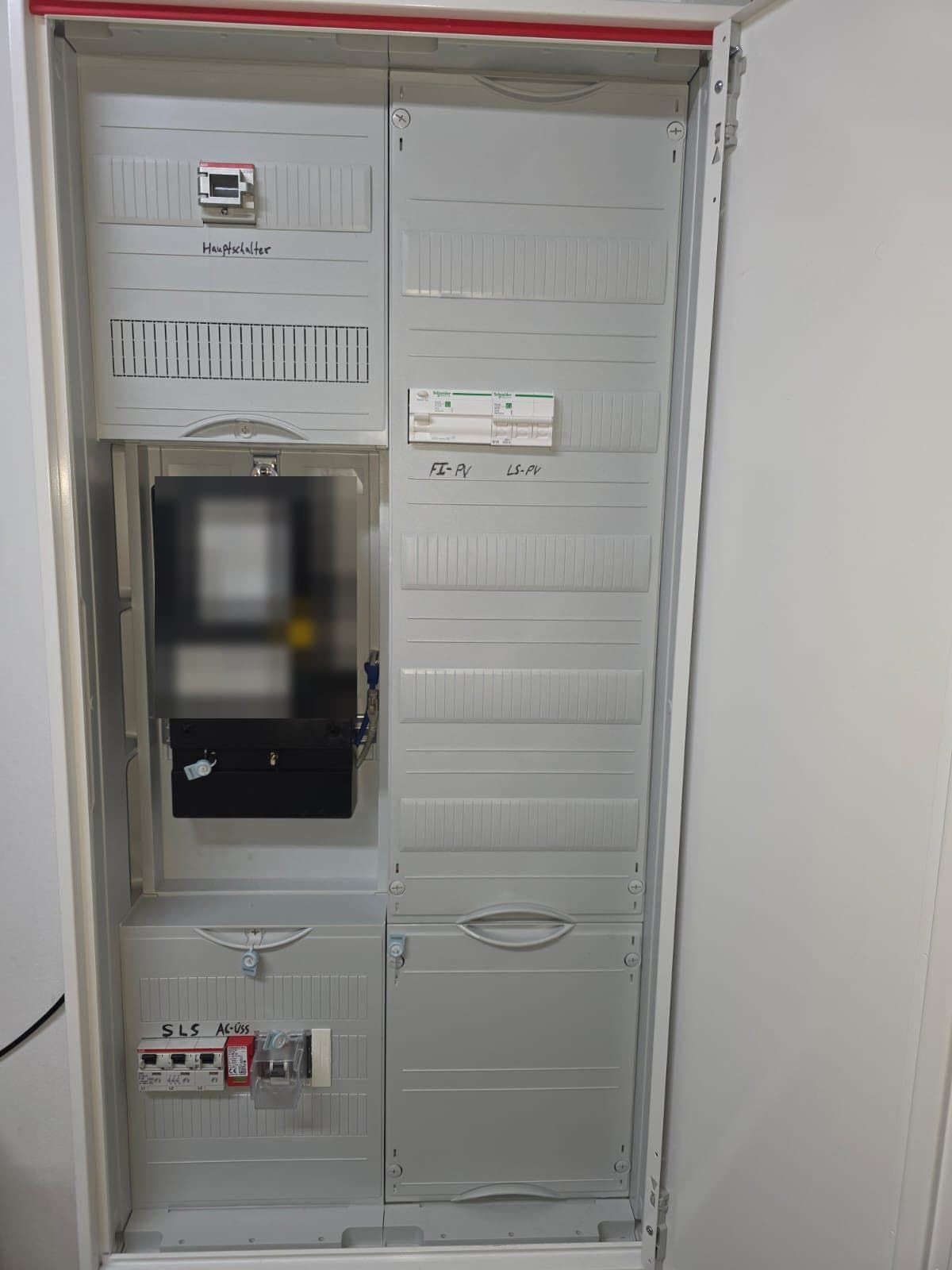

Der neue Zählerschrank sitzt im Hausanschlussraum. Darin: Hauptschalter, Zählerplatz und die Absicherung der Photovoltaikanlage mit eigenem FI-Schutzschalter und Leitungsschutzschalter, alles beschriftet. So ist auf einen Blick klar, welche Sicherung zur PV-Anlage gehört.

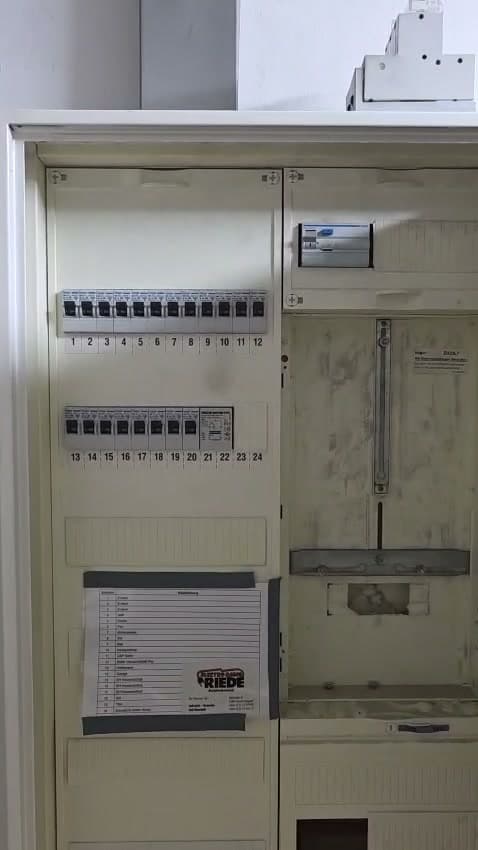

Der bisherige Zählerschrank wurde nicht ausgebaut, sondern bekommt eine neue Aufgabe. Als Unterverteilung versorgt er weiterhin die vorhandenen Stromkreise des Hauses, mit Stromkreisverzeichnis an der Tür. Das spart Material und Arbeitszeit, und die bestehende Hausinstallation musste nicht neu verlegt werden. Wie wir beim Zählerschrank erneuern vorgehen und was es zum Festpreis kostet, steht auf unserer Leistungsseite.
5 kWp Photovoltaik mit GoodWe ESA: Wechselrichter und Speicher in einem Gerät
Auf dem Dach liegt eine Photovoltaikanlage mit 5 Kilowatt Peak, für ein Wohnhaus eine kompakte Größe. Angeschlossen ist sie direkt am neuen Zählerschrank.

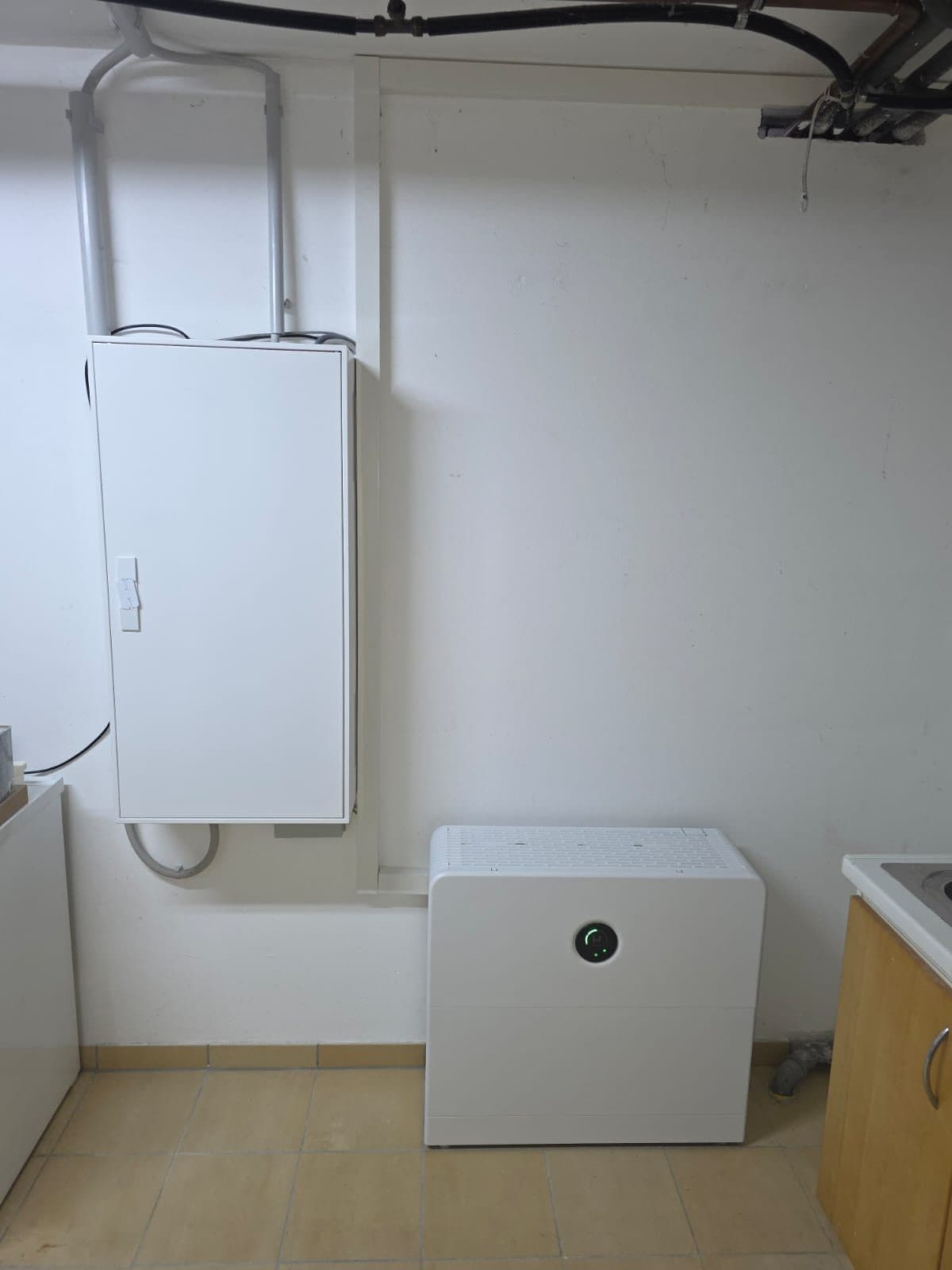

Als Herzstück haben wir den GoodWe ESA eingesetzt. Das Gerät vereint den Hybridwechselrichter und einen Batteriespeicher mit 5 Kilowattstunden in einem Gehäuse. Es steht als kompakte Einheit neben dem Zählerschrank, braucht keine separate Wandmontage für den Wechselrichter und lässt sich bei Bedarf um weitere Speichermodule erweitern. Der Solarstrom vom Tag steht damit auch am Abend zur Verfügung.
Wallbox schon vorbereitet, Baustelle später gespart

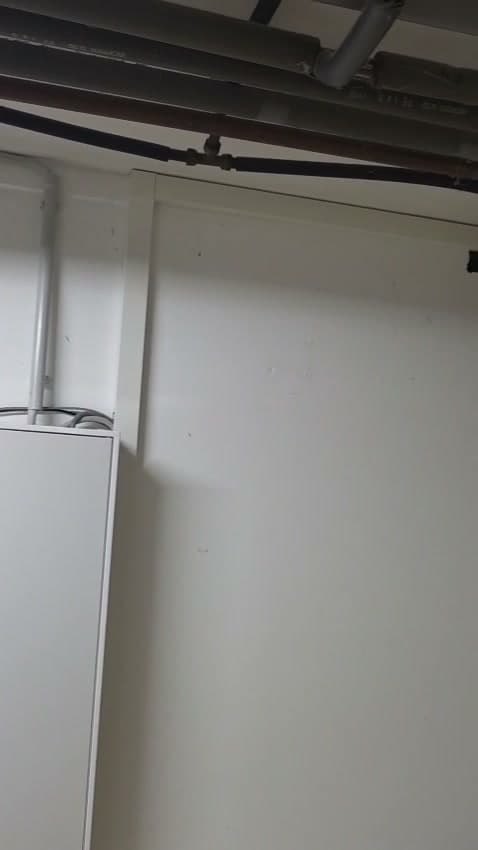

Eine Wallbox steht beim Kunden noch nicht auf dem Plan, vielleicht aber in ein paar Jahren. Deshalb haben wir die Leitungswege gleich mit verlegt, vom Zählerschrank bis in die Garage.
Wenn später ein Elektroauto kommt, wird die Wallbox nur noch montiert, angeschlossen und beim Netzbetreiber angemeldet. Wände aufstemmen, Kabel ziehen, Staub im Haus: Das entfällt. Im Video führt unser Elektromeister durch den Hausanschlussraum und zeigt die Leitungsführung.
Rundgang durch den Hausanschlussraum
Neuer Zählerschrank, Unterverteilung, GoodWe ESA und die Leitungsführung für die Wallbox, gezeigt von unserem Elektromeister.
Das Ergebnis
Aus einem Zählerschrank-Projekt wurde eine komplette Energielösung für das Haus, in einem Durchgang und aus einer Hand.
- Zählerschrank nach aktuellem Standard, mit beschrifteter Absicherung der PV-Anlage
- Der alte Schrank bleibt als Unterverteilung in Betrieb, die Hausinstallation musste nicht neu verlegt werden
- 5 kWp Photovoltaik mit 5 kWh Speicher: eigener Sonnenstrom auch nach Sonnenuntergang
- Wallbox-Zuleitung liegt in der Garage, die Nachrüstung kommt später ohne Stemmarbeiten aus
- Montage, Anschluss und Anmeldung beim Netzbetreiber durch unser eigenes Team
Passt das auch zu Ihrem Haus?
Zählerschrank und Photovoltaik zusammen anzugehen spart doppelte Wege und doppelte Baustellen. Typische Fälle:
- Ihr Zählerschrank ist älter und Sie planen Photovoltaik, Speicher oder eine Wallbox
- Sie möchten die bestehende Hausinstallation behalten und nur das Nötige erneuern
- Sie wollen Wechselrichter und Speicher platzsparend in einem Gerät
- Sie möchten die Wallbox erst später nachrüsten, ohne dann wieder eine Baustelle im Haus zu haben
